DC-generator als back-up in een low-voltage zonne-batterijsysteem

 In full hybride energiesystemen - zoals geinstalleerd in woonhuizen ,tiny houses, technische werkplaatsen of mobiele units - werken wij altijd  met laagspannings zonnepaneel-batterijsystemen (48V).

Deze systemen zijn duurzaam en efficiënt, maar in winter perioden met zeer weinig zon en langere perioden van slecht weer of piekverbruik kan er een situatie ontstaan waarbij de batterijen leeg raken .

Het systeem blijft dan uiteraard gewoon werken maar bij stroomuitval heb je geen backup welke voldoende lang overeind kan blijven.

Een DC-generator (gelijkstroomgenerator) is dan een slimme en efficiënte back-up oplossing.

In plaats van stroom om te zetten via een omvormer of acculader, levert deze generator direct gelijkstroom aan de accu - zonder omwegen, zonder extra verlies.

Waarom een DC-generator?

Een traditionele generator levert wisselstroom (AC), die eerst moet worden omgezet naar gelijkstroom (DC) om batterijen op te laden. Daarbij treden omzettingsverliezen op .

Een DC-generator daarentegen: -

Levert direct laadstroom op het juiste spanningsniveau

48V - 52 volt en werkt efficiënter dan AC-systemen met laders -

Is compacter en stiller - Vraagt minder componenten, dus minder kans op storingen.

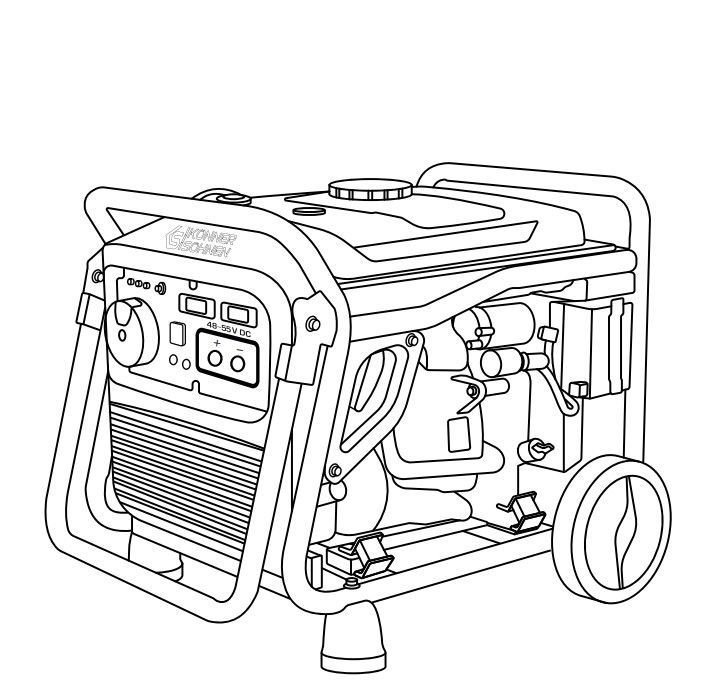

Het betreft een kleine generator met een laadvermogen van 80 ampere om de hybride accu te laden.

 Typische Draaistroom Nederland hybride opstelling

Een Solis basisconfiguratie doet het volgende:

1. Zonnepanelen laden overdag de batterij via de hybride omvormer.(ook bij stroomuitval van het grote buiten net)

2. Batterijbank levert via de omvormer stroom aan verlichting, apparatuur, etc.

3. De Solis omvormer zet 48V DC om naar 230V AC (als er vraag is vanuit het huis en de panelen minder leveren als het huis vraagt)

4. DC-generator start automatisch als de accuspanning te laag wordt (de solis omvormer regelt dit automatisch)

5 De omvormer blijft zoals altijd de stroom leveren aan het huis want die stroom wordt uit de batterijen gehaald.

6 De automatische transfer switch zal bij stroomuitval in uw dorp direct ingrijpen en de stroom uit het hybride systeem laten komen

   (het huis wordt dan vrijgeschakeld van de netbeheerder en uw apparaten zullen gewoon veilig doorwerken)

Maar nu waar zit de zwakke plek ?

Bij een stroomuitval in de avond of in de winter wanneer uw panelen weinig of zelfs niks leveren dan komt alle stroom dus uit uw batterijen.

Maar die gaan langzaam aan leeg, en worden niet meer bijgevuld zolang er geen buiten netwerk of zon is.

Er zou dus een moment kunnen komen dat alles leeg raakt en dat u dus wederom geen stroom heeft,

uiteraard is dat afhankelijk van uw verbruik en de opslagcapaciteit van de batterijen,maar ik verzeker u dat bij langere stroomuitval

in de winter periode deze situatie zal gaan ontstaan.

Onze oplossing:

De bekabeling vanuit de hybride omvormer is reeds aanwezig en deze omvormer kan dus noodstroom maken.

Waarom dan een een groot lomp AC agregaat uit de schuur halen ,dan er achter komen dat de startaccu leeg is

en met extra kabels proberen uw huis van stroom te voorzien met alle risico's van dien ?

Dat is dus helemaal niet nodig , de hybride solis omvormer maakt al alle noodstroom en de ATS heeft het huis al voorzien en

geschakeld zodat er een veilige situatie is. (een ATS is een automatiche transfer schakelaar)

Als we nu een backup op ons backup systeem zetten in de vorm van een speciaal klein agregaat welk als lader van de batterijen

fungeert dan is de circel toch rond en heb je altijd stroom uit de hybride .

Draaistroom heeft het geschikte DC agregaat voor deze toepassing en is volledig compatibel met de door ons gebruikte solis omvormers en pylontech LV batterijen .

De DC generator backup doet eigenlijk niks , maar staat constant te luisteren naar de omvormer.

Als we nu bijvoorbeeld aangeven in de software van de omvormer dat wanneer de batterijen verder leeg gaan dan 15% SOC.

Dat dan het pilot signaal gestuurd wordt naar het backup DC agregaat , welk meteen start en met 80 ampere de batterijen gaat laden.

We stellen ook in dat bij een batterijen lading van bijvoorbeeld 40% ons DC agregaat weer mag stoppen met helpen.

De Hybride omvormer zal dit dan netjes doorgeven aan het agregaat en dit zal stoppen met draaien.

De Solis hybride omvormer weet ten alle tijden wat de status is van de batterijen dus die zal dat precies regelen.

Hierdoor is er een flinke besparing op brandstof mogelijk ten opzichte van een AC agregaat.

Een AC agregaat wat automatisch kan starten en grote deels in de schuur leeft heeft een eigen kleine accu en je zult zien dat wanneer de stroom eens een keer uitvalt dat dan het agregaat niet start omdat dit motor batterijtje leeg is en dan is het weer feest.

Daarom hebben wij gekozen voor een DC agregaat welk de startmotor spanning en stroom direct van de hoofd accu van het hybride systeem haalt,

Dus het DC agregaat heeft helemaal geen interne accu nodig .

De voordelen van DC-laden op een rij

1. Hogere efficiëntie - Geen extra omzetting betekent minder warmteverlies en sneller laden.

2. Slimme integratie - DC-generators kunnen communiceren met moderne BMS-systemen.

3. Compact en stil - Perfect voor stilstandtoepassingen of mobiele installaties.

4. Lagere kosten - Geen dure laders of extra vermogenscomponenten nodig.

5. Automatisering mogelijk - Start bij lage accuspanning zonder handmatig ingrijpen.

Een DC lader heeft niks te maken met 1 of 3 fasen dit werkt met al onze Solis LV hybride systemen .

dit is uiteraard logisch want het agregaat laad direct de batterij van het hybride systeem.

Conclusie

Een DC-generator als backup in een low-voltage zonne-batterijsysteem is een slimme, stille en efficiënte oplossing.

Je bespaart energie, componenten en tijd - en verhoogt de betrouwbaarheid van je installatie aanzienlijk.

Draaistroom Nederland helpt je met advies, levering en installatie van hybride energiesystemen, inclusief DC-generatoren. Neem contact met ons op via draaistroom.net voor een vrijblijvend adviesgesprek of meer uitleg.
